當前位置：首頁>產品中心> 可調電阻
日本北陸HDK貼片可調電阻，也稱為貼片可調電位器，或貼片微調電阻。
陶瓷材質的貼片電位器，帶位柱(帶卡座）的可調電阻，簡單調節制270度。
阻值精細到幾十種，助力高精密，高科技產品更便捷開發。
使用特點:
本產品可使用厚度為0.5mm的常規工具(設備)來調整與應用。研發期如手工調試，請務必使用無感無阻無磁的專用十字溝型螺絲刀調整，以免影響調節的數據結果。此可調電阻具有很好的可調整性，具有防止空氣泄漏結構，可實現表面配裝自動固定,陶瓷材質可承受回流焊接的溫度。
|
貼片可調電阻(可變電阻/微調電阻/微調電位器) |
|||
| 外觀： |
臥式 十字型 |
旋轉壽命： | 轉動20回后，阻值變化在±15%以內 |
| 誤差： | +-25% | 溫度系數： | ±250ppm/°C |
| 線性： | 直線 (B) | 旋轉噪音： | 低于標示阻值之5% |
| 功率： | 0.15W ( 70°C ) | 旋轉角度： | 270°（俗稱帶卡位或定位柱） |
| 使用電壓： | 少于50V | 扭力矩： | 20-200gf. cm |
| 使用溫度： | -25度到+100度 | 焊錫溫度： | 240°C |
|
阻值范圍 100Ω至1MΩ |
100R、200R、220R、300R、470R、500R、680R、1K、2K、2.2K、3K、3.3K、4.7K、5K、6.8K、1K、20K、22K、30K、33K、47K、50K、68K、100K、200K、220K、300K、330K、470K，500K、680K、1M. |
||
| 耐高溫： |
在溫度70度環境下放置500小時后，阻值變化為+-5%耐濕 在溫度60度，相對濕度90-95%環境下放置500小時后，阻值變化為±5%。 |
||
|
以下是VG039系列的常用型號 |
||
|
VG039NCHXTB101( 100Ω) VG039NCHXTB104( 100KΩ) VG039NCHXTB202( 2KΩ) VG039NCHXTB204( 200KΩ) VG039NCHXTB303( 30KΩ) VG039NCHXTB502( 5KΩ) |
VG039NCHXTB102( 1KΩ) VG039NCHXTB105( 1MΩ) VG039NCHXTB203( 20KΩ) VG039NCHXTB301( 300Ω) VG039NCHXTB304( 300KΩ) VG039NCHXTB503( 50KΩ) |
VG039NCHXTB103( 10KΩ) VG039NCHXTB201( 200Ω) VG039NCHXTB223( 22KΩ) VG039NCHXTB302( 3KΩ) VG039NCHXTB501( 500Ω) VG039NCHXTB504( 500KΩ) |
|
以下是VGF39NCHXTBxx系列 （與上面老型號相比，僅一字母之差，表示為升級到最新版本的產品，新老產品完本通用） |
|
|
|

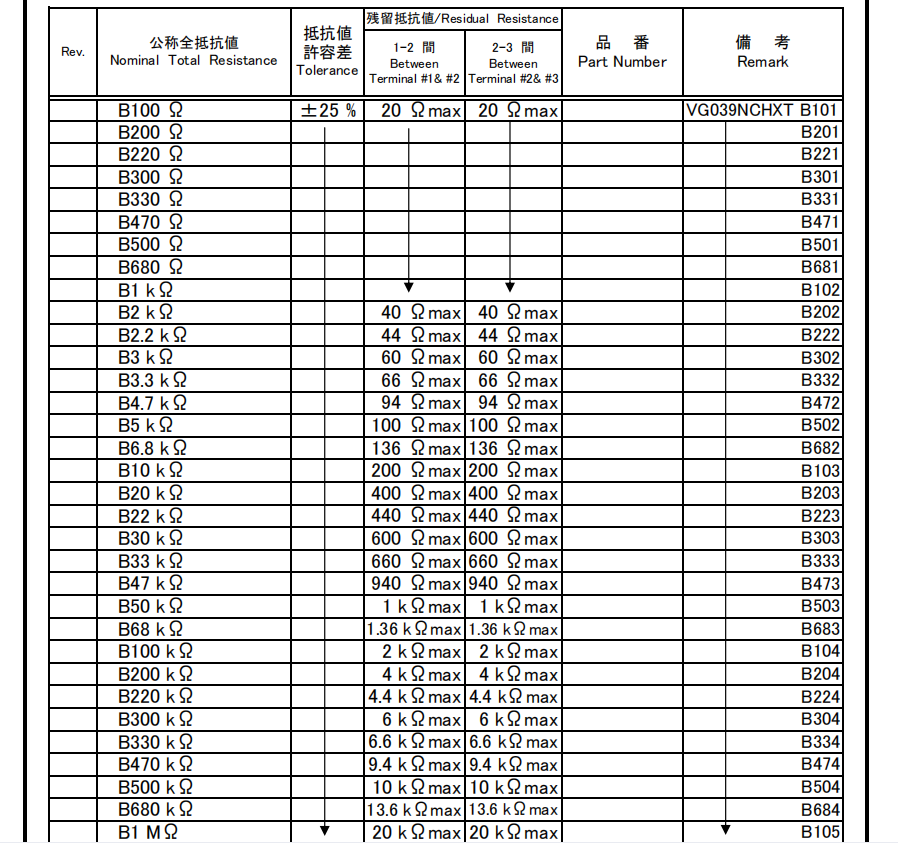

以下是VG039NCHXTBxx 和 VGF39NCHXTBxx 的阻值表示圖：

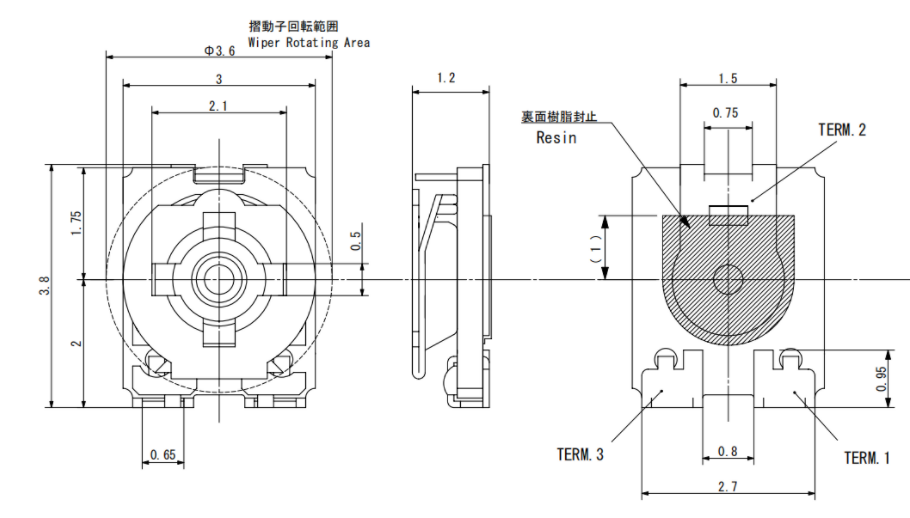

以下是VG039NCHXTBxx 和 VGF39NCHXTBxx 的尺寸圖：
以下是多個品牌通用的同系列產品對照?qǐng)D：
此類可調電阻，可調電位器廣泛應用于：
消費類產品（如遙控設備、洗衣機、空調、耳機、音響、穿戴設備等），
工控類產品（如調音臺/工控臺、控制器、驅動設備、電源板、顯示頻、變頻射頻設備、工業儀器儀表等）
通訊/安防類產品（如無線電設備鈴、對講機、可視門鈴、監控設備，無人機/機器人、掃描物聯等）
